WEST,ウエスト　333　引違戸錠

納期がかかる場合がございます。お急ぎのお客様は前もって納期をお問い合わせください。

写真の色と実際の商品の色は異なることがあります。予めご了承ください。

対応戸厚：22mm以上〜40mm未満

材質：亜鉛

シリンダー：ディンプルシリンダー

付属キー：ディンプルキー5本付き

対ピッキング性能：10分以上

バリエーションで「色」と「追加スペアキー」がご選択いただけます。

●色は「塗装シルバー(ST)」、「塗装ブロンズ(BT)」の２色からご選択いただけます。

●追加スペアキーを1本あたり1000円（税別）で追加できます。

※追加スペアキーは当社作成のスペアキーのためメーカー名、キーナンバーは入りません。

■各特徴について■

ディンプルシリンダー

丸穴と長穴を組み合わせ、さらに深さによる変化も加えたディンプルホールにより複製はほとんど不可能です。

リバーシブルキー

鍵を差し込む向きが決まっていないので、施錠・解錠操作にストレスがありません。

キーリターンサポート

キーを挿しての施錠・解錠操作をした時に、回したキーが元の位置に戻る動作を補助する機構です。これにより、操作後のキーの引抜がスムーズにおこなえます。

不正開錠プロテクター

召し合わせのチリ部分から、直接開錠しようとする行為に対するガード機構です。

フリーインサイトプラグ

キーの差込口をすり鉢上にすることで、スムーズにキーを差し込む事が可能です。

キー押し回し不要

旧来の引き違い戸錠とは、異なり、施錠・解錠操作時にキーを押し込む必要がなく、スムーズに操作できます。

網戸対応

取り付け面の突出部がほとんど無く、網戸のついた引き違い戸にも取り付け可能です。(補助ツマミを取り付けた場合はこの限りではありません。)

補助ツマミ

室内側からの施錠・解錠操作を容易にするシフター補助部品が付属します。

施工用セットピン

シリンダー側外部ケースを取り付けた後、シフター側内部ケースを正しい位置に取り付ける作業を補助するピン。

取り付け精度不足不良による動作不良を防ぎます。

■取付上の注意事項■

●取付ネジは付属のネジをご使用下さい。付属のネジ以外を使用する場合は、製品の形状、使用状況や環境を充分考慮の上、製品の故障やケガの原因にならないように行って下さい。

●インパクトドライバー等は使用しないで下さい。取り外しが出来なくなる恐れがあります。

●製品の本体に使用しているネジは鋭利です。幼児の手の届かない所へ保管して下さい。放置しているとケガをする恐れがあります。

●製品ごとに寸法のバラツキがありますので、精度の高い寸法を要求される場合はメーカーにお問い合わせ下さい。

●取付後は、必ず各パーツのガタツキや勘合状態の確認をして調整を行って下さい。

●製品の改造及び部品の追加や部品を変更して使用しないで下さい。故障や破損またはケガの原因となる恐れがあります。

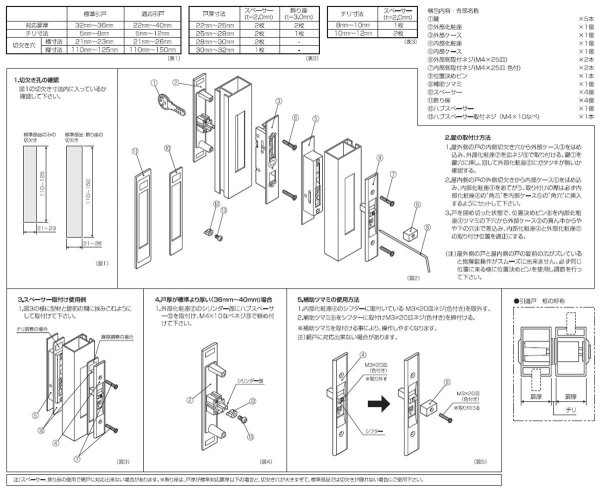

取付方法

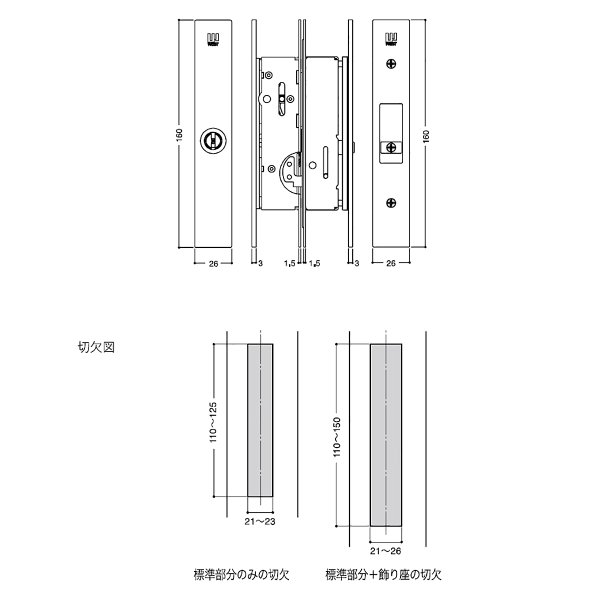

外観・切欠図
