ゴール,GOAL　D-TX　BF型シリンダー

オプションにより価格が変わる場合もあります。

下記の型番表でテール、ビス足サイズをよくご確認の上ご注文下さい。

GOAL　ゴール　D-TX　BF型シリンダー概要
付属キー	3本

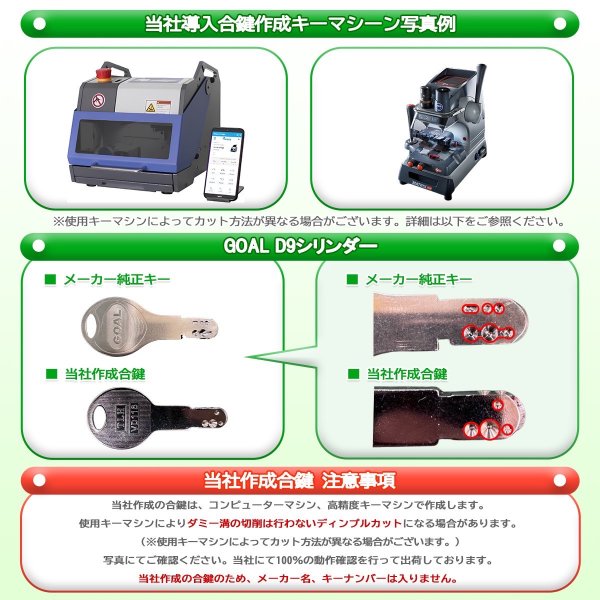

追加キー	オプションで選択可能　1本 1000円 税別 ※当社作成の合鍵のため、メーカー名、キーナンバーの刻印はありません。純正のスペアキーをご希望のお客様は別途お問合わせください。
シリンダー色	ステンレスヘアライン
対応戸厚	-
納期	こちらの商品は少量在庫品になります。在庫が切れている場合納期がかかります。 納期目安は40-50日前後　ご注文のお客様は予めご了承ください。
キー、シリンダー イメージ図

 ※シリンダー等の色合いは実物と若干異なる場合がございます、ご了承ください。

上記画像L寸法はビス足部分のサイズになります。ビス足台座部の厚みが3ミリあるため実際のシリンダー底面からのサイズは掲載サイズに3ミリが加算になります。

（サイズ）

・Ｄ-ＴＸ31-30（刻印31）　テール（Ｓ寸法）14.5ミリ　　　ビス足（Ｌ寸法）30.0ミリ

・Ｄ-ＴＸ34-30（刻印34）　テール（Ｓ寸法）16.0ミリ　　　ビス足（Ｌ寸法）30.0ミリ

・Ｄ-ＴＸ37-32（刻印37）　テール（Ｓ寸法）17.5ミリ　　　ビス足（Ｌ寸法）32.0ミリ

・Ｄ-ＴＸ40-37（刻印40）　テール（Ｓ寸法）19.0ミリ　　　ビス足（Ｌ寸法）37.0ミリ

・Ｄ-ＴＸ46-37（刻印46）　テール（Ｓ寸法）22.0ミリ　　　ビス足（Ｌ寸法）37.0ミリ

・Ｄ-ＴＸ49-44（刻印49）　テール（Ｓ寸法）23.5ミリ　　　ビス足（Ｌ寸法）44.0ミリ

・Ｄ-ＴＸ55-54（刻印55）　テール（Ｓ寸法）26.0ミリ　　　ビス足（Ｌ寸法）54.0ミリ

上記サイズの7種類は出筋サイズになります。

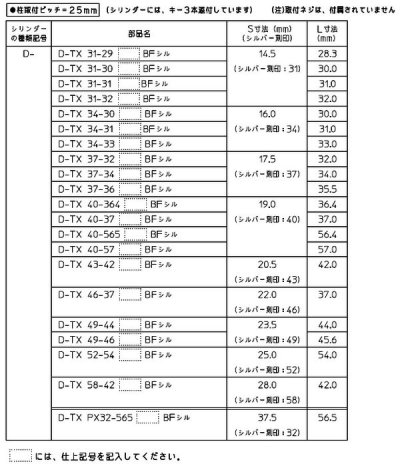

他のサイズをご希望のお客様は下記の一覧表でご確認の上、別途お問合せください。

シリンダーテールの長さ（Ｓ寸法）、ビス足の長さ（Ｌ寸法）

交換方法
