NAGASAWA, 長澤製作所　わんにゃんレバーハンドル　Dog-1, Dog-2　室内錠

オプションにより価格が変わる場合があります。

こちらの商品は御注文後メーカー手配品のため納期がかかる場合があります。お急ぎのお客様は前もっと納期のご確認をお願いいたします。

● 犬と猫の尻尾がレバーハンドルになっています。

● ビス留め不要のワンタッチレバーハンドルを採用

● 円筒錠からの交換も可能です。

● 材質：亜鉛合金(レバーハンドル)

● レバーハンドル操作角度：25度

● 対応扉厚：30〜36mm

 バリエーションでご選択いただける項目

● タイプ：Dog-1(わん６０)　バックセット(BS) 60mm

　　　　　Dog-2(わん５１)　バックセット(BS) 51mm

● 色：GT　チタンゴールド(メッキ)

　 　　WB　ホワイトブロンズ(メッキ)

　 　　NB　つや消し黒(塗装)

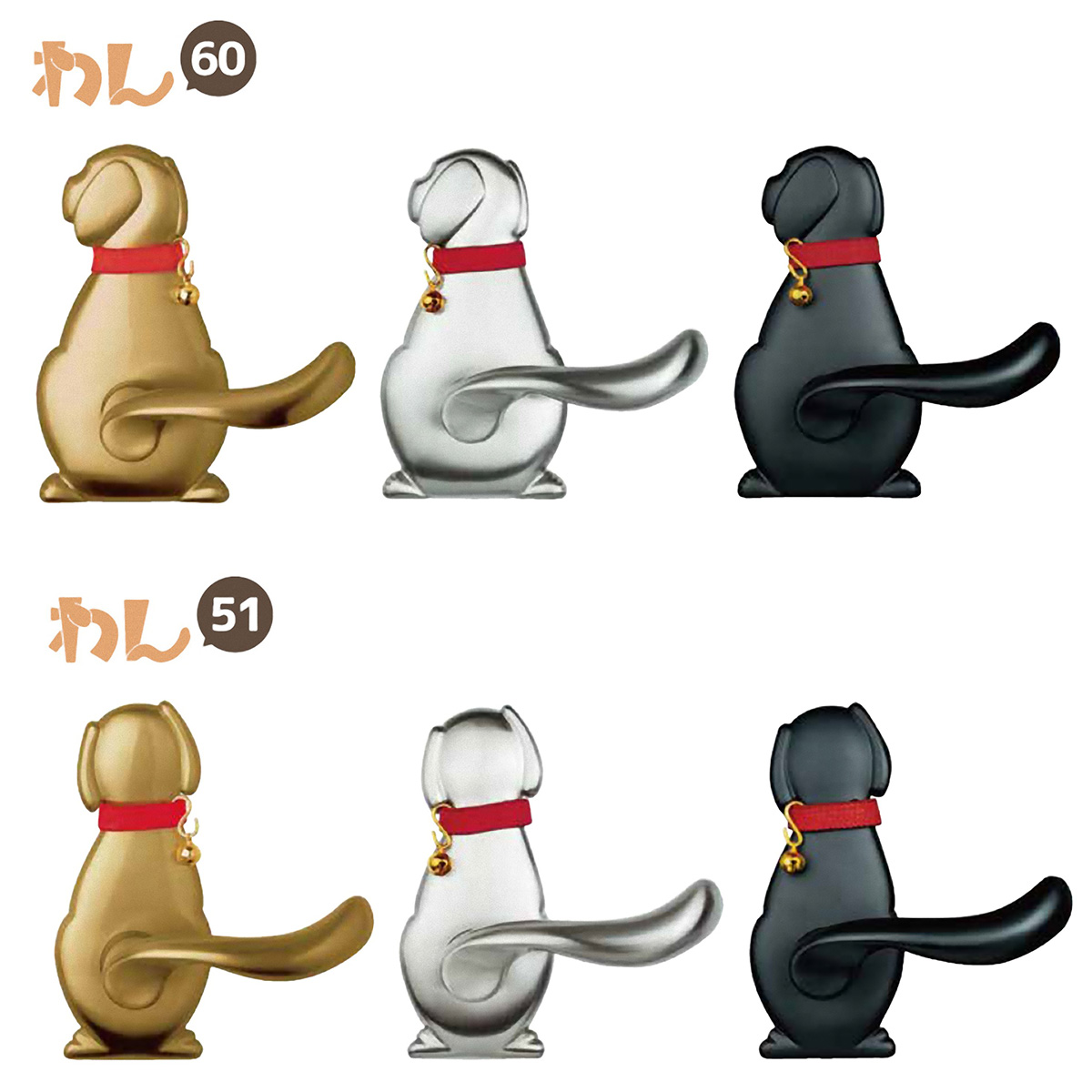

※Dog-1とDog-2の違いはバックセットサイズの違いと、ワンちゃんのデザインが異なります。下の写真と切欠き図でご確認ください。

※対応扉厚は、30〜36mmになります。

Dog-1(わん６０)の色、外観、切欠図はこちらでご確認ください。

※フロント板が2枚付属しています。他の錠前から交換の時、サイズが違う場合にご使用ください。

※実物と写真は、色合いが若干異なる場合があります。ご了承ください。

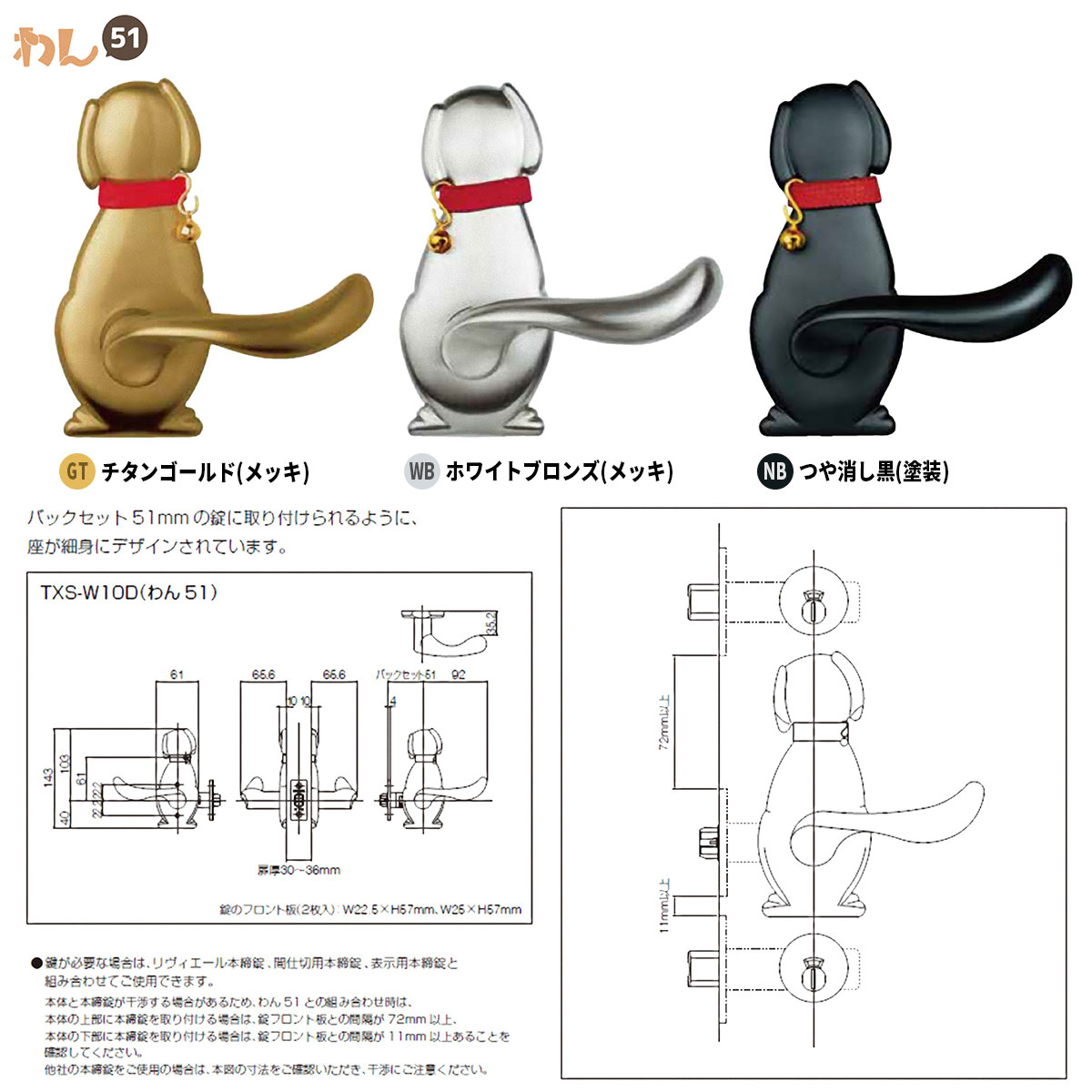

Dog-2(わん51)の色、外観、切欠図はこちらでご確認ください。

※フロント板が2枚付属しています。他の錠前から交換の時、サイズが違う場合にご使用ください。

※実物と写真は、色合いが若干異なる場合があります。ご了承ください。

 取付方法はこちらでご確認ください。

A：吊元の確認と錠の取り付け

１. 錠(1)の筒が入る扉の穴径がφ24mm時は、φ24リング(2)(3)を錠に取り付けます（左上『A：φ24リングの取付方法参照）。

２. 「左吊元」の場合は、錠(1)のラッチボルト(4)を廻してあわせてください。

３. フロント板(5)にラッチブッシュ(6)をセットします。

　　※ 25mm 幅フロント板(7)を使用するときは、22.5mm 幅フロント板(5)からラッチブッシュ(6)を外して取り付けます。

４. 錠(1)を矢印(8)を上向きにして、扉加工部に差し込みます。

５. 錠(1)とフロント板(5)または(7)をあわせて、固定ねじ(9)2本で取り付けます。

B：座の取り付け

１. 室外側補強座(10)の脚部を錠ガイド穴(11)に差し込みます。

２. 室内側補強座(12)の脚部を室外側補強座(10)の脚穴へ差し込みセットします。

　  角芯棒付レバーハンドル(13)を錠角穴部(14)へ仮セットし、錠(1)が正常に作動することを必ず確認して下さい。

　  レバー(13)の仮セットで補強座の固定位置が確認できます。固定位置がずれると、レバーハンドルの動きに支障がでることがあります。

３. 補強座(10)(12)を、固定ねじ（L=13）(15)4本で取り付けます。

４. 仮固定のレバー(13)をはずし、座カバー(16)をセットします。

５. 首部のゴムバンド（首輪）(17)をずらし、固定ねじ（L＝20）(18)2本で取り付け、すずを首輪(17)にセットします。

C：ワンタッチレバーハンドルの取り付け

１. 角芯棒付レバーハンドル(13)にスペーサー(19)を入れて、錠角穴部(14)に差し込みます。

２. 反対側レバーハンドル(20)にスペーサー(19)を入れてセットしてください。

　　※ハンドルセットは、軽く差し込むだけで固定されます。強く押さえ過ぎると動きに支障がでることがあります。

　　　その時は右上『C：ワンタッチレバーの取りはずし方』を参考にゆるめ、適正な位置にあわせてご使用ください。

ワンタッチ式レバーハンドルを採用しています。
