MIWA,美和ロック PE-02 GAS2(GAE2) プッシュプル楕円形型・シリンダー・錠ケース セット

※納期は10日〜2週間かかります。お急ぎのお客様は前もって納期のご確認をお願いいたします。

 オプションでセット内容ををご選択下さい。

各商品の詳細は下の写真、説明文をご確認ください。

■WD2046-01　プッシュプルハンドルの楕円形型(標準) PE-02 GAS2(GAE2) DX-II ドア,アルピーネEXドア用

三協アルミ　DX-II扉 PE-02　アルピーネEX扉AS2(GAE2)用 プッシュプルハンドルの楕円形型（標準）です。

上の画像は右勝手になります。ご確認ください。

オプションで左右勝手と色をご選択下さい。

こちらの商品は納期がかかる場合がございます。お急ぎのお客様は前もって納期のご確認をお願いいたします。

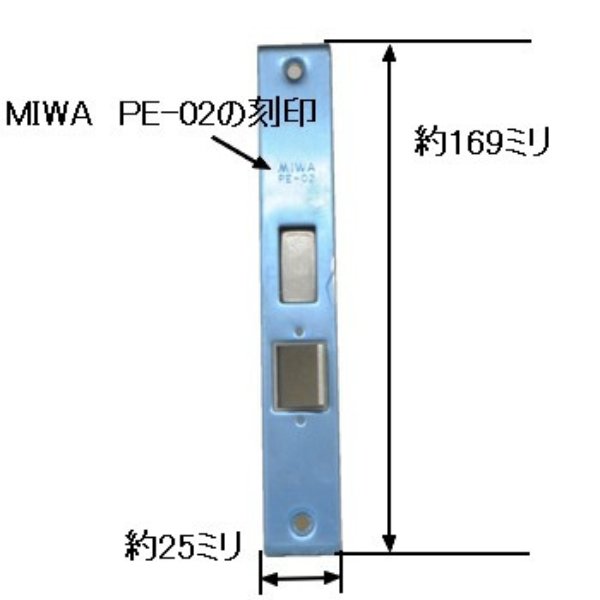

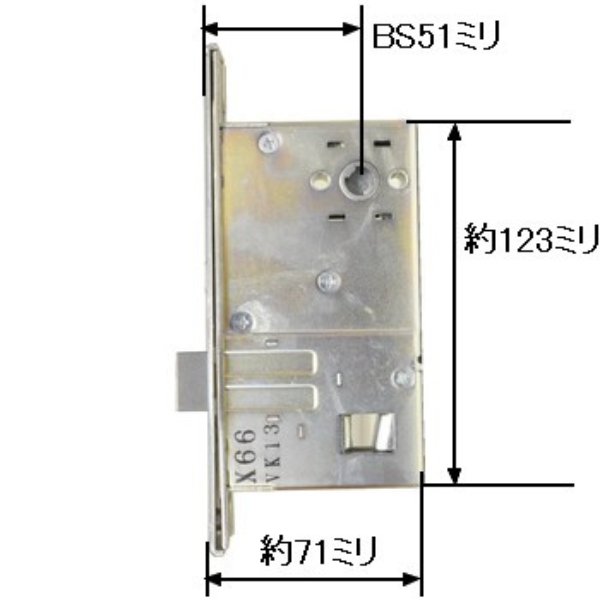

■PE-02　アルピーネEXドア用　MIWA　ロックケース

故障の際の交換用ロックケースです。

三協アルミ　PE-02　アルピーネEX扉用ロックケースです。

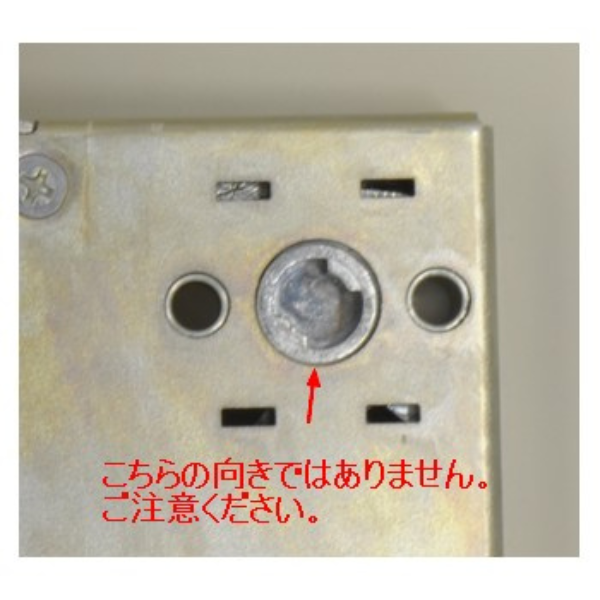

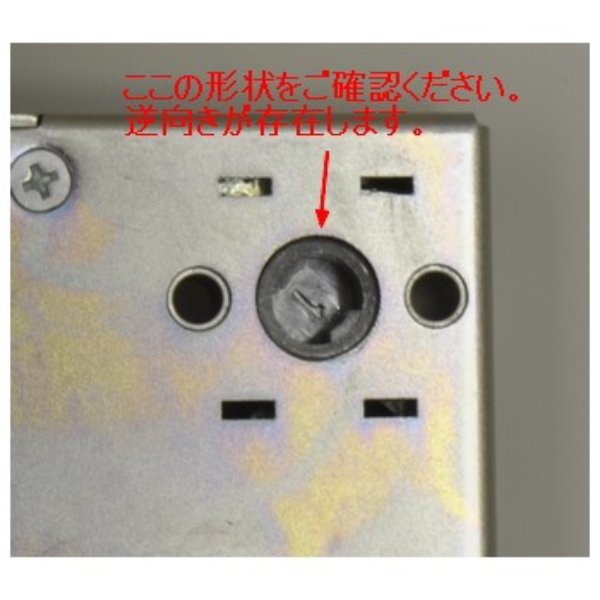

同型番で向き違いがあります。上の注意画像でご確認ください。

取り付けビスは付属しません。

扉名、刻印のみでの特定はできません。ご自身で一度はずして形状サイズをご確認ください。

こちらの商品は納期がかかる場合がございます。お急ぎのお客様は前もって納期のご確認をお願いいたします。

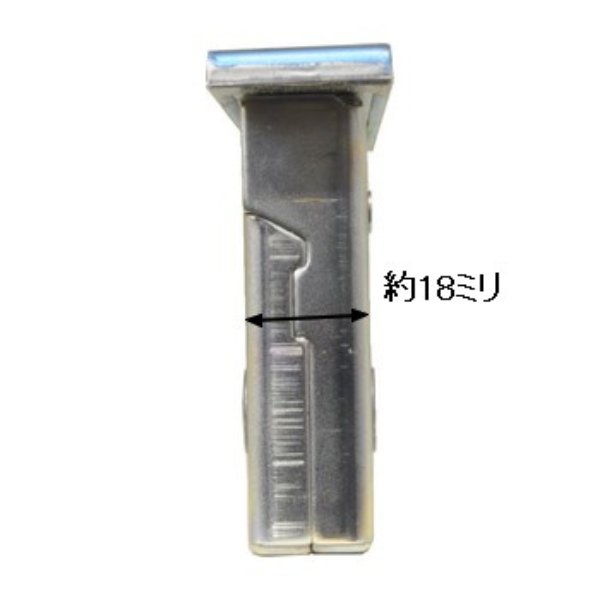

 ■GAS2　DXIIドア,アルピーネEXドア用　ロックケース

故障の際の交換用ロックケースです。

三協立山アルミ DXIIドア(2000年廃止),アルピーネEXドア(2000年廃止)に使用されていたロックケースになります。

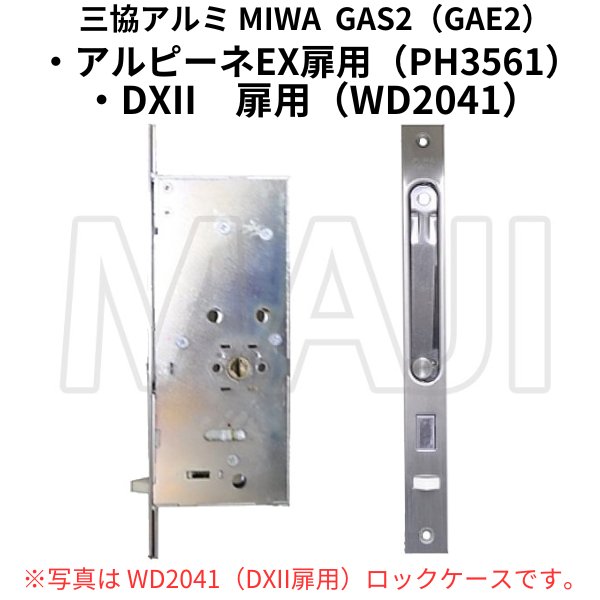

写真は三協アルミＤＸII用ロックケースです。

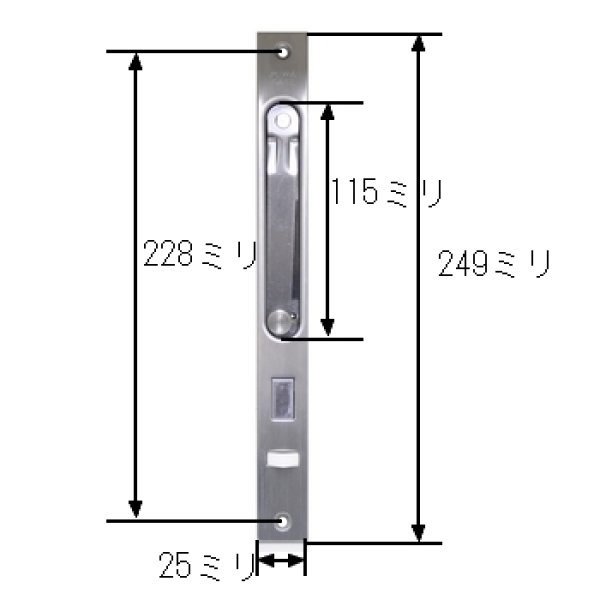

※フロント刻印は「MIWA　GAE2」又は「MIWA　GAS2」となります。フロント刻印のみでの商品の特定はできません。
同じ刻印のロックケースで使用が異なるものがある場合がございます。ご注意下さい。

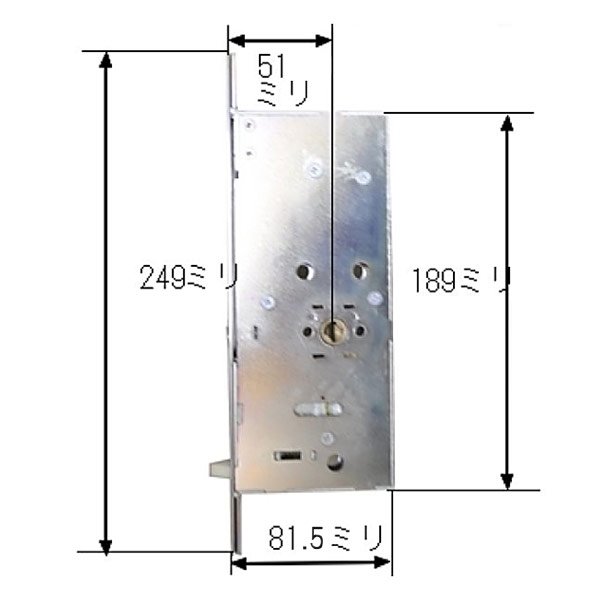

BS（バックセット）は51ミリになります。

バックセットとは錠前フロント板からシリンダーセンターまでのサイズになります。外観図でご確認ください。

本体のみになります。取付ビスは付属いたしません、お客様自身でご用意ください。

※ＤＸIIドアでＧＯＡL製を使用しているドアもございます。ドア名のみでのご注文はお控えください、必ずお客様自身で一度ロックケースをはずして形状サイズのご確認をお願いいたします。

※扉名のみでの商品の特定は出来ません。お手数ですが一度はずして形状サイズのご確認をお願いいたします。

こちらの商品は美和ロックが三協アルミ向けに出しているOEM商品のメンテナンス部品になります。当社把握している限りの情報を掲載しておりますが参考資料としてご参照ください。

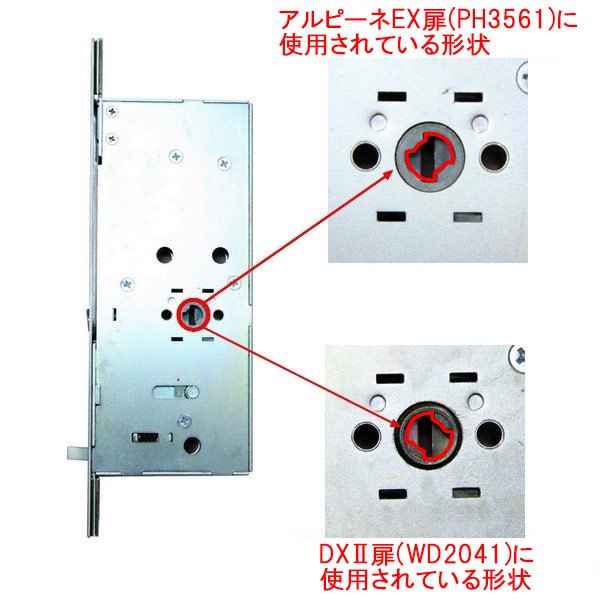

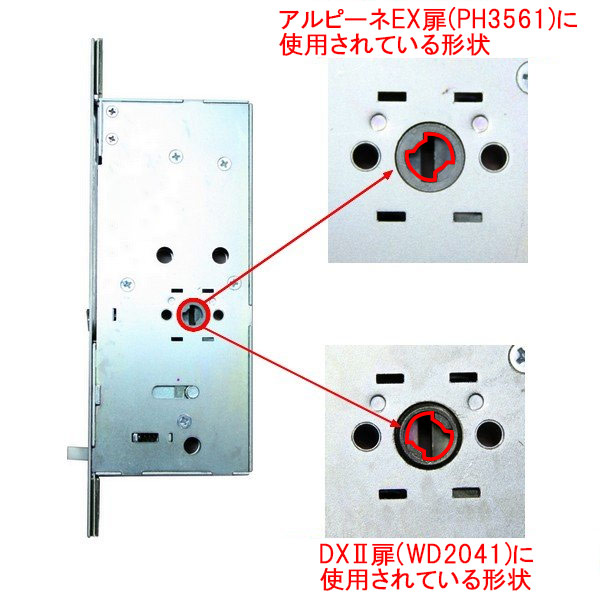

DXII扉用(WD2041)とアルピーネEX扉用(PH3561)の違いは上の写真でご確認ください。

○部の突起部の位置が異なります。

扉名のみでの特定は出来ません。参考資料として掲載しておりますので必ず一度ロックケースをはずして形状を実際にご確認ください。

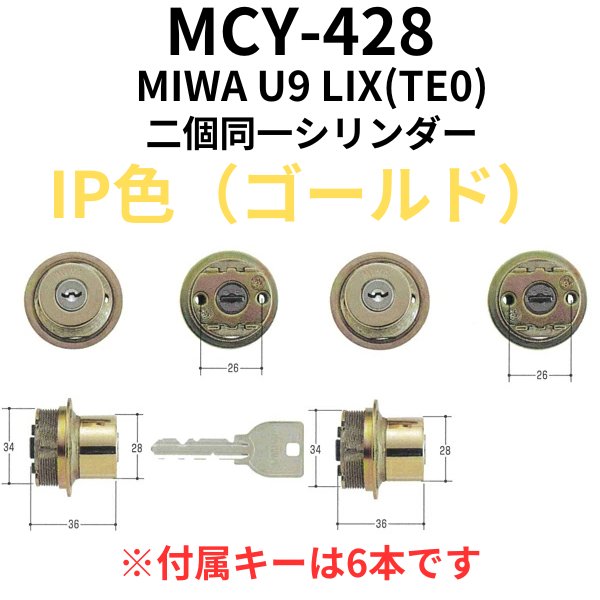

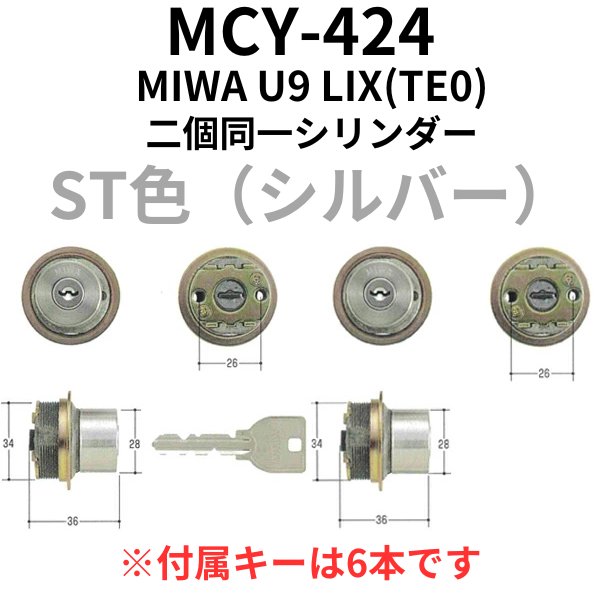

 ■MCY-424,MCY-428　U9　LIX(TE0)　二個同一シリンダー　キー6本付

オプションでシリンダーの色をご選択下さい。

※付属キーは6本付属します。

TE0シリンダー縦カム横カム対応確認表 美和ロック旧ディスクシリンダーのシリンダー形状、キー形状、シリンダーテール形状は左の写真でご確認ください。ディスクシリンダーからの交換の場合、動作確認で縦カム横カムの判断が可能です。 キーにて鍵の開け閉めをする場合、キーを指して鍵を閉める（開ける）方向に180°回して鍵を抜く場合は横カムです。 キーを指して鍵を閉める（開ける）方向に回して元の位置に戻してむく場合タテカムです。　 縦向き（タテカム）の場合、HSVテール縦カムシリンダーでなければ対応いたしません。 縦カムシリンダーは直接購入いただけないようになっております。安易に購入して間違ってしまわないようによくご確認いただくためです。 縦カムは+1000円（税別）になります。ご希望のお客様は通常購入時備考欄に記載していただくか別途お問い合わせください。  美和ロックU9シリンダーのシリンダー形状、キー形状、シリンダーテール形状は左の写真でご確認ください。 U9シリンダーをご使用の場合はシリンダーテールのカム形状をご確認ください。 横向きの場合は通常シリンダーで対応いたします。 縦向きの場合、HSVテール縦カムシリンダーでなければ対応いたしません。 当社で把握しているタテカムシリンダーを使用しているサッシメーカー、扉名を下に記載いたしました。 当社で把握していない扉もあるかと考えられます。上記確認方法にて必ずご確認をお願いいたします。 トステム　アンビィ20（23）レバー錠 三協立山　アルピーネＥＸ アルピーネＲＸ ＤＸII エスプロンテ2000（2200）木製プッシュプル プリオス レオールII1900 レオールII2400 旧不二サッシ　コルベール40のダブルロックのうち１つ

MIWA,美和ロック　TE0シリンダー交換方法例
	美和ロック、MIWAのTE0シリンダーを使用している主な型番は下に記載の型番になります。 シリンダーは2個同一1セットで主に使用されております。 型番のみでのシリンダーの特定はできません。同じ型番で違うタイプのシリンダーを使用している場合がございます。 シリンダーは必ず一度はずしてご確認ください。 LE-02・TE-02、LE-08・TE-01、LE-11・TE-02、LE-11・TESP、LE-12・TESP、LE-14・TE-01、 LESP・TE-08、LESP・TESP、TESP・TE0-2、LE-01・TE-01、LE-02・GAE、LE-02・GAE3、GAE・TE- 02、QDA345・LY-1・QDA343、PESP・TE-02、PESP・TE-08、PESP・GAE3、PESP・GAS-3、PESP・ TESP、PA-01・TE-01、PE-01・TE-01、 PE-01・TE-14、PE-02・GAS、PE-02・GAS-2、PE-02・GAE-2、PESP・TE-01
	サムターンは解錠時は縦向き、施錠時は横向きが正しい取り付け位置になります。
