ゴール,GOAL　V-18　UC 取替用万能玉座

オプションにより価格が変わる場合があります。

スピンドルや脚の取替ができますので、他社のメーカーの上にも使用できます。また戸厚の変化にも簡単に対応できます。

 ※シリンダー等の色合いは実物と若干異なる場合がございます、ご了承ください。

対応戸厚

Ａタイプ（ワンスピンドル）　25〜33、33〜43ミリに対応

Ｂタイプ（ツースピンドル、ＭＩＷＡ　ＨＭタイプ）　25〜29、29〜33、33〜37に対応

※SHOWAについて

　　バックセット（戸先から握玉の中心までの寸法）60mmおよび90mmは対応しておりません。

※ALPHAについて

　　バックセット100mmの場合のみ使用できます。

　　バックセット60mmおよび64mmの場合は、当社の仕様ではありません。

 下の外観図で確認ください。

ゴール取替え用握玉　取付説明

注意

・スベリ止め付き手袋をご使用ください。金具で手を切ることもあります。

・握玉などの突起物を足場にしないでください。滑って、けがをすることがあります。

　また、製品性能が低下することがあります。

・ネジは、この取付説明書に従って、性格に締め付けてください。締め付け不良の場合、故障の原因になります。

・全ての部品を取付け後、正常に作動しているか確認して下さい。

取り替える前に

１．取替えできるのは、握玉の中心にカギ穴があり、デッドボルトとラッチが別々に付いているもの（インテグラルロック）に限ります。

２．下の部品一覧表で、部品内容を確認してください。

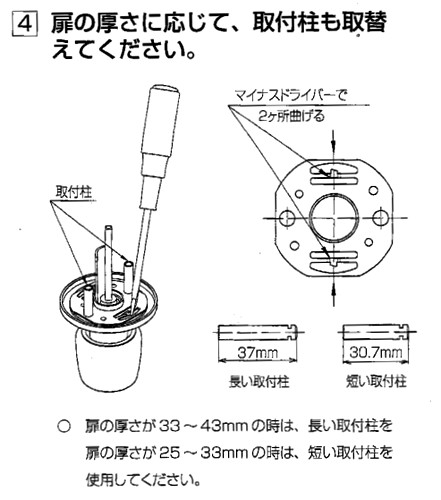

３．Mタイプ扉厚は、下の取付方法３の表の記入範囲となります。

４．下の取付方法２の（ブランド名）SHOWAについて

　　バックセット（戸先から握玉の中心までの寸法）60mmおよび90mmは対応しておりません。

５．下の取付方法２の（ブランド名）ALPHAについて

　　バックセット100mmの場合のみ使用できます。

　　バックセット60mmおよび64mmの場合は、当社の仕様ではありません。

部品一覧表　－セットバコ小口の表示の、G.M、G、Mに対応させて確認ください。

（注）両面シリンダー仕様はG.M表示のもののみです。G表示、M表示のものにはありません。

取替え方法
